廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。

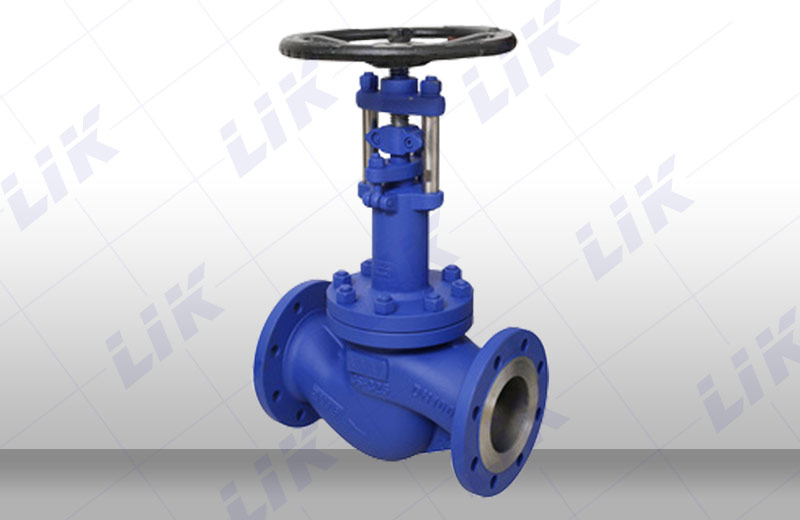

進口加長型波紋管截止閥結構特點:
1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。
4、德標波紋管截止閥主要技術參數及性能規范：
進口加長型波紋管截止閥技術規范：
|
公稱通徑 |
15～600mm |
|
結構形式 |
BB-BG-OS&Y |
|
驅動方式 |
手動 |
|
氣動 |
|
|
設計標準 |
DIN3356 |
|
結構長度 |
DIN3202 |
|
連接法蘭 |
DIN2543-2545 |
|
試驗和檢驗 |
DIN3230 |
進口加長型波紋管截止閥性能規范：
|
公稱壓力(MPa)
|
殼體試驗壓力(MPa)
|
適用溫度(℃)
|
適用介質
|
|
1.6 |
2.4 |
-20℃-350 |
水、蒸汽、油品等
|
|
2.5 |
3.75 |
||
|
4.0 |
6.0 |
進口加長型波紋管截止閥主要零部件：
|
名稱 |
材質 |
|
閥體 |
GS-C25、CF8、CF3 |
|
閥瓣 |
2CR13、F304、F316 |
|
軸銷 |
F304、F316 |
|
波紋管組件 |
F304、F316L |
|
閥蓋 |
GS-C25、CF8、CF3 |
|
填料 |
柔性石墨、PTFE |
|
壓套 |
25#、F304、F316 |
|
定位片 |
25#、F304、F316 |
|
閥桿螺母 |
銅合金ZQA19-4 |
|
手輪 |
碳鋼 |
|
并帽 |
25# |
|
油杯 |
黃銅 |
|
六角螺母 |
ASTMA193 2H、A193-8、A193-8M |
|
雙頭螺栓 |
ASTMA193 B7、A193-B8、A193-B8M |
|
墊片 |
柔性石墨+不銹鋼
|
|
閥桿 |
2Cr13、F304、F316主要連接尺寸 |
