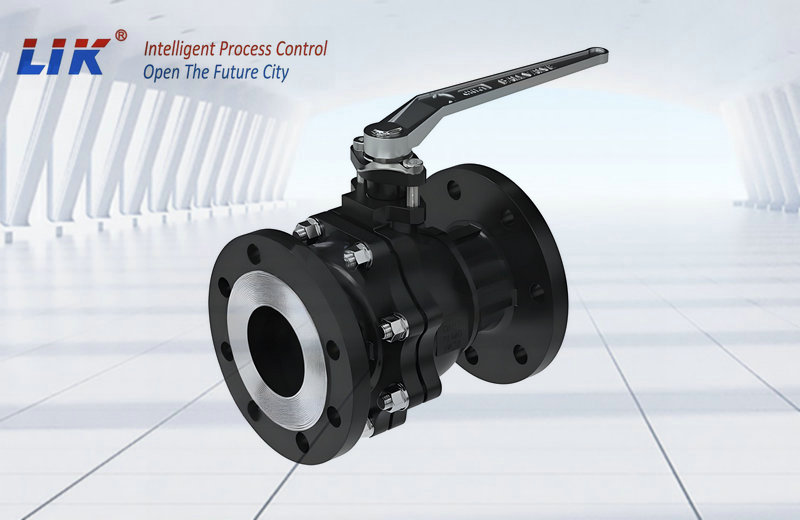

進口鑄鋼球閥是指閥體材料以碳素鋼鑄造而成的，主要對于管道內介質做切斷使用。本球閥扭矩小、開關輕便，關閉嚴密，密封性能好，是現在做開關用合適的切斷閥，碳鋼球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質。
進口鑄鋼球閥產品應用
這種鑄鋼球閥的使用性能很好，在使用的時候可以高效的完成工作，球閥主要功能是全關全開，啟閉迅速，在現代工業(yè)中的廣泛應用。鑄鋼球閥適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質； 驅動方式：手動、氣動、電動。
進口鑄鋼球閥主要零件及材質
|
序號NO. |
零件名稱 |
材質 |
|
|
GB |
ASTM |
||
|
1 |
閥體 |
WCB |
A216-WCB |
|
2 |
密封圈 |
PTFE |
PTFE |
|
3 |
球體 |
1Cr18Ni9Ti |
SS304 |
|
4 |
螺母 |
35 |
A194-2H |
|
5 |
螺柱 |
35CrMoA |
A193-B7 |
|
6 |
石體 |
WCB |
A216-WCB |
|
7 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304/F.G |
|
8 |
填料 |
PTFE |
PTFE |
|
9 |
填料壓蓋 |
WCB |
A216-WCB |
|
0 |
定位片 |
25 |
A105 |
|
11 |
擋圈 |
65Mn |
AISI1066 |
|
12 |
手柄 |
K33 |
A47-667Gr.32510 |
|
13 |
閥桿 |
1Cr33 |
A276-410 |
|
14 |
螺釘 |
35 |
A193-B7 |
|
15 |
止推墊片 |
PTFE |
PTFE |
進口鑄鋼球閥試驗壓力
|
壓力等級 |
試驗壓力(MPa) |
||
|
公稱壓力(PN) |
磅級(Class) |
殼體試驗 |
密封試驗 |
|
1.0 |
- |
1.5 |
1.1 |
|
1.6 |
- |
2.5 |
1.76 |
|
2.5 |
- |
3.8 |
2.75 |
|
4.0 |
- |
6.0 |
4.4 |
|
6.4 |
- |
9.6 |
7.04 |
|
- |
15 |
3.0 |
2.2 |
|
- |
300 |
7.6 |
5.6 |
|
- |
600 |
15.0 |
11.0 |
|
- |
10K |
2.4 |
1.5 |
|
- |
20K |
5.8 |
4.0 |
