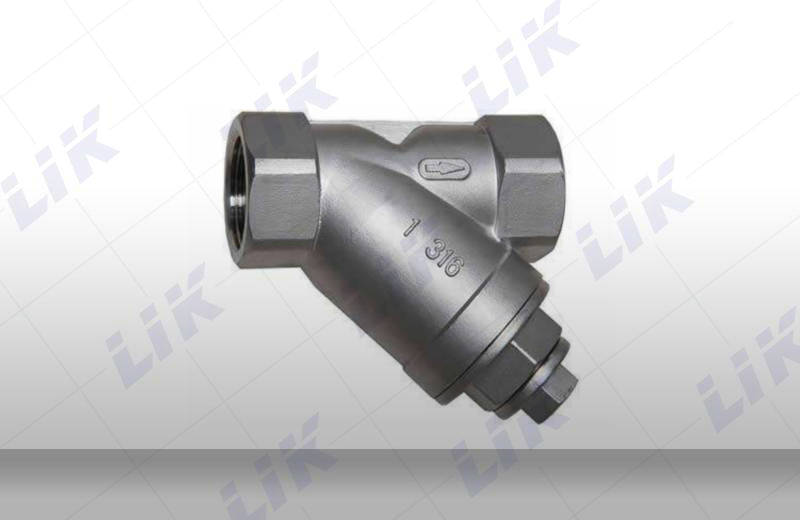

進口內螺紋Y型過濾器設計特點：

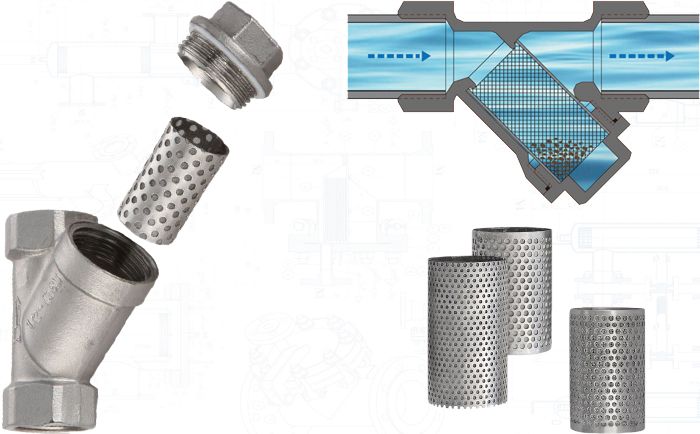

Y型內螺紋過濾器過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護為方便。
進口內螺紋Y型過濾器技術參數
|
殼體材質 |
碳鋼、黃銅 |
|
|
濾框?yàn)V網材質 |
不銹鋼 |
|
|
密封件材質 |
柔性石墨、聚四氟乙烯 |
|
|
環境溫度（℃） |
-30~425 |
-80~450 |
|
連接形式 |
螺紋、承插焊 |
|
|
公稱壓力（MPa） |
0.6~5.0（150Lb~600Lb） |
|
|
過濾精度（目/in） |
10~300 |
|
進口內螺紋Y型過濾器 連接尺寸
|
DN(mm) |
公稱通徑G |
L |
E |
B |
H |
|
6 |
1/4" |
63.5 |
11.5 |
24 |
42 |
|
10 |
3/8" |
64 |
13 |
24 |
42 |
|
15 |
1/2" |
65 |
14 |
26 |
43 |
|
20 |
3/4" |
80 |
15 |
32 |
50 |
|
25 |
1" |
89 |
17 |
41 |
60 |
|
32 |
1 1/4" |
107 |
20 |
49 |
64 |
|
40 |
1 1/2" |
118 |
20 |
56 |
70 |
|
50 |
2" |
140 |
22 |
69 |
88 |
